江蘇氣體滅火系統測試技術流程詳解

崗位設置：

控制主機操作員：

1.人員配備：每一個控制主機需配一名操作員

2.工作職責：

（1）在測試過程中，操作員需對報警警鈴響聲進行消音處理，避免影響辦公區域工作人員正常辦公。

（2）負責向所有測試員反饋氣體控制器的測試狀態信息.

（3）對于控制主機所呈現出的異常狀態作好記錄。

3.所需裝備：對講機

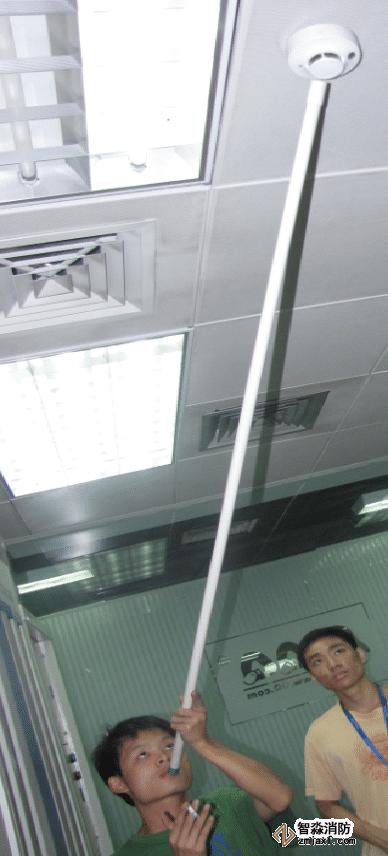

感煙探測器測試員：

1.人員配備：只需配一名感煙探測器測試員

2.工作職責：只需配一名感煙探測器測試員

3.所需裝備：對講機、梯子、PVC-DN15線管、香煙

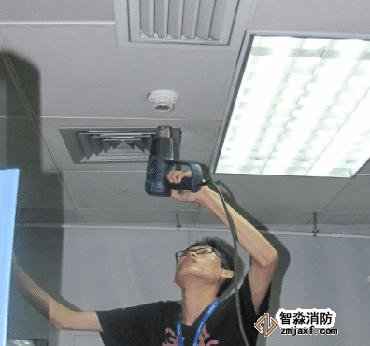

感溫探測器測試員：

1.人員配備：只需配一名感溫探測器測試員

2.工作職責：在測試過程中，負責往感溫探測器上人為給于高溫信號。

3.所需裝備：對講機、梯子、電源排插、熱風筒

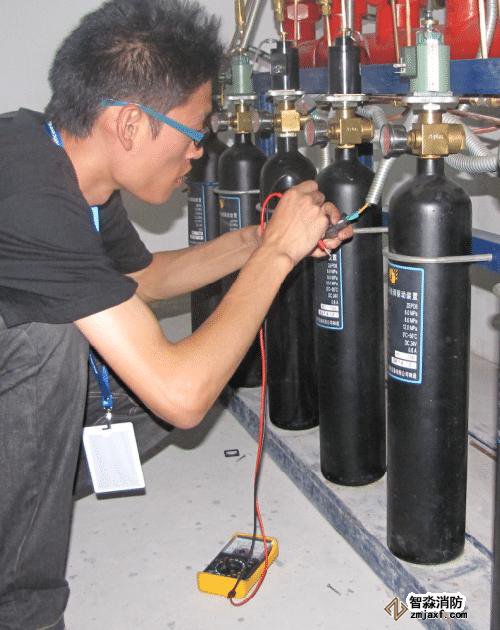

驅動氣體室測試員：

1.人員配備：只需配一名驅動氣體室測試員

2.工作職責：

（1）負責做好測試前安全工作。

（2）檢測驅動氮氣壓力是否足夠。

（3）檢測七氟丙烷氣體是否充足壓力是否足夠。

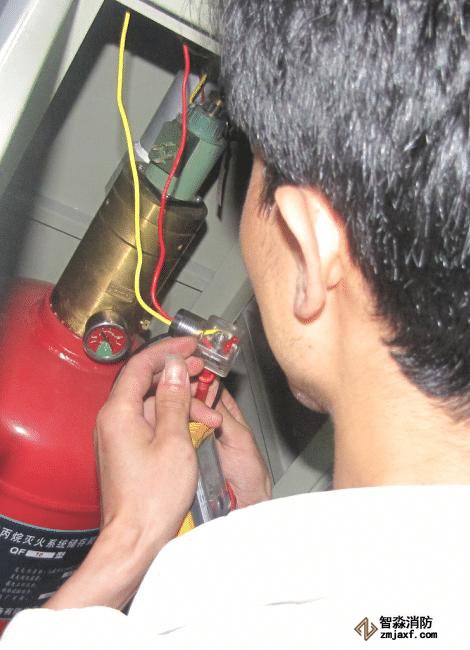

（4）負責測量氣體釋放驅動電壓是否達到要求。

（5）負責將所測數據做好記錄。

3.所需裝備：對講機、萬用表、驗電筆、起子、扳手

測試總負責人：

1.人員配備：必須是現場設備負責人擔當

2.工作職責：

（1）負責協調及監管測試工作的實施。

（2）負責做好機房進出安全工作。

（3）對所有測試人員進行培訓，負責向測試人員講解進出機房安全注意事項。

（4）負責匯總測試結果，形成文字性的測試報告。

3.所需裝備：對講機、記錄本、簽字筆

測試助手：

1.人員配備：由現場工程人員擔當

2.工作職責：

（1）負責配合測試總負責人工作的實施。

（2）執行總負責人的調度。

（3）準備好測試所需的裝備。

執行流程：

測試前期安全工作：

1:將驅動氮氣管道拆掉。

2：將驅動氣體釋放電磁閥電源回路拆除。

3：檢查線路絕緣情況，嚴禁線路接地或短路。

執行的目的：避免測試過程中設備誤動作造成人身傷亡及經濟損失。

系統測試：

1：檢查所有驅動氣體釋放的驅動管道及電源回路是否處于斷開狀態。必須處于斷開狀態。

2：感煙及感溫探測器測試員，對煙感及溫感人為給予火災信號

執行的目的：人為給予火災信號

3：當任何一個火災探測器發出火災信號時，控制主機都會發出報警聲響，但是控制主機不會執行氣體釋放，只有當煙感與溫感同時發出火災信號時控制主機才會執行氣體釋放。

執行的目的：避免測試報警音影響到正常辦公

4：當控制主機發出聲響時，主機操作員，立即進行消音處理，但不能對主機進行復位。

執行的目的：給予氣體室測試員足夠的測試時間對驅動電路進行測試。

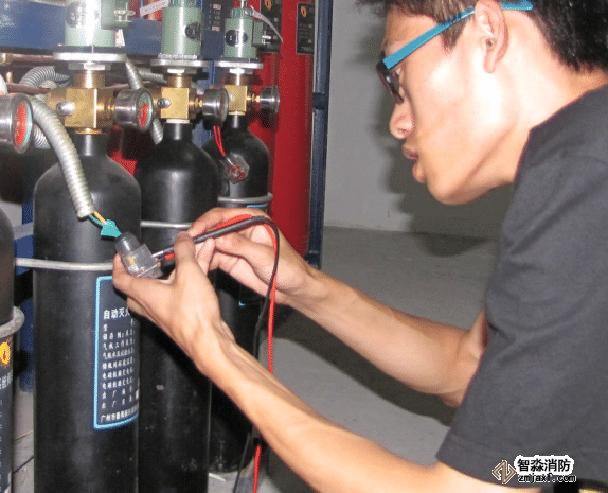

5：當控制主機同時接受到煙感及溫感所發出的火災信號后，發出驅動信號釋放氣體，此時驅動氣體室測試員需對驅動電壓信號進行測量。并對測量數據做好記錄。

執行的目的：氣體室測試員對氮氣驅動電磁閥驅動電路驅動電壓進行測量。

6：只有當氣體室測試員，測試驅動電壓正常完成后，氣體室測試員通知控制主機操作員對主機進行復位處理。同時感煙探測器測試員需對煙感內殘留的煙霧清理干凈。

執行的目的：防止煙感內的殘存煙霧造成設備誤動作。

7:按照以上測試步驟，將所有測試回路進行測試完成后，需等待30分鐘后才可以將系統復位。

執行的目的：所有驅動電路回路可能存在的電容電壓釋放完。

系統復位運行：

1：用萬用表測量驅動電路是否帶電

執行的目的：保驅動電路無電控制主機正常

2：當驅動電路無電的情況下，才可以將氮氣驅動電磁閥接入驅動電路中。

執行的目的：將驅動電磁閥安全投入使用

3：驅動電路接好后，檢查驅動電磁閥是否正常，如果正常才可以往下執行。

4：將驅動氮氣管道接回氮氣瓶。

5：測試完成
