自然排煙開窗面積計算實例
工程概況
某公共建筑，地上5層，建筑面積5000㎡，設計采用自然排煙系統。

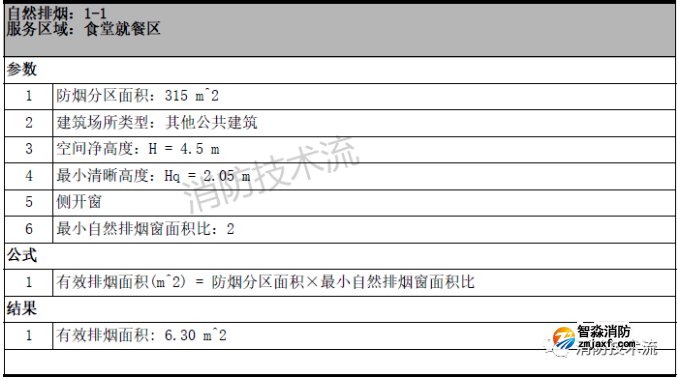

一、首層食堂就餐區
防煙分區面積：315㎡
空間凈高度H：4.5m
最小清晰高度Hq ：2.05 m
自然排煙開窗方式：側開窗
最小自然排煙窗面積比：2
有效排煙面積(㎡) = 防煙分區面積×最小自然排煙窗面積比
有效排煙面積: 6.3㎡

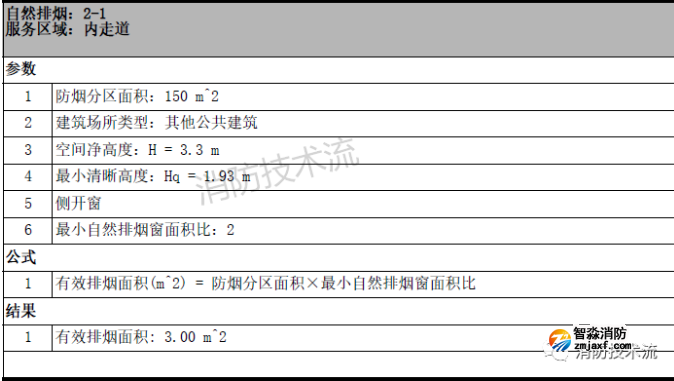

二、長度大于20m內走道
防煙分區面積：150㎡
空間凈高度H：3.3m
最小清晰高度Hq ：1.93 m
自然排煙開窗方式：側開窗
最小自然排煙窗面積比：2
有效排煙面積(㎡) = 防煙分區面積×最小自然排煙窗面積比
有效排煙面積: 3㎡
注：自然排煙窗應設置手動開啟裝置，設置在高位不便于直接開啟的自然排煙窗，應設置距地面高度1.3m?1.5 m的手動開啟裝置。凈空高度大于9m的中庭、建筑面積大于2000㎡的營業廳、展覽廳、多功能廳等場所，還應設置集中手動開啟裝置和自動開啟設施。
