構成

內貯壓式氣體滅火系統一般由滅火劑瓶組、驅動氣體瓶組、單向閥、選擇閥（適用于組合分配系統）、驅動裝置、集流管、高壓軟管、噴嘴、信號反饋裝置（壓力開關）、安全泄壓裝置、控制盤、低泄高封閥（適用于具有驅動氣體瓶組的系統）、管路管件等部件構成。

原理

正常情況下系統一般設置在自動狀態(當有人員進入氣體防護區時需把系統狀態轉換為手動狀態)，防護區發生火災時，其中一路探測器（煙感探測器）首先發出火警信號，聯動啟動防護區的聲光報警裝置，火災繼續發展致使另一路探測器（溫感探測器）報警，此時系統進去啟動噴氣程序（聯動關閉防護區內的防火閥或排氣扇、空調等使防護區形成一個密閉空間，延時30s以內），延時結束后對應驅動氣瓶電磁閥接收電信號打開，啟動氣體通過啟動管路打開防護區選擇閥，繼而打開滅火劑儲氣瓶瓶頭閥釋放滅火氣體進行滅火，管道上壓力開關受氣體壓力發出氣體釋放信號并聯動啟動防護區門口的氣體釋放指示燈。當有人員在現場發現火災時，也可通過設置在防護區出入口的手動啟動按鈕手動啟動氣體滅火。

以下本案例實物圖為七氟丙烷組合分配系統。

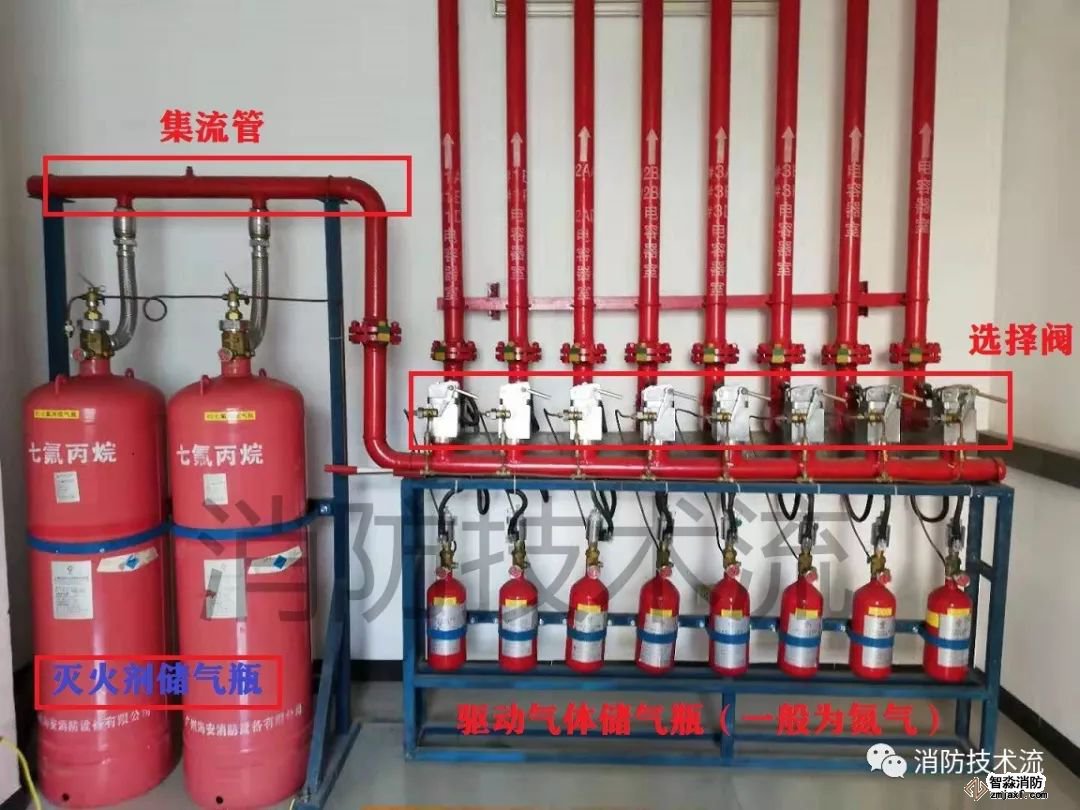

圖一：儲瓶間

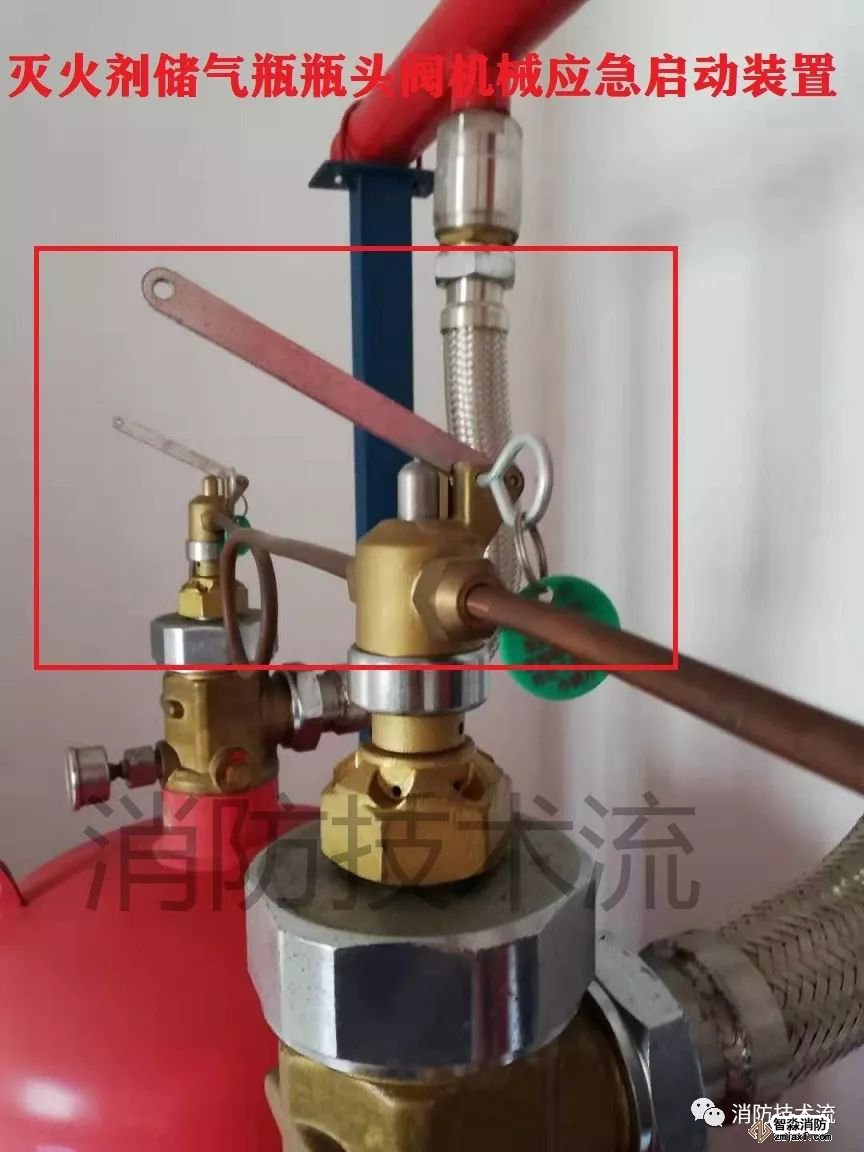

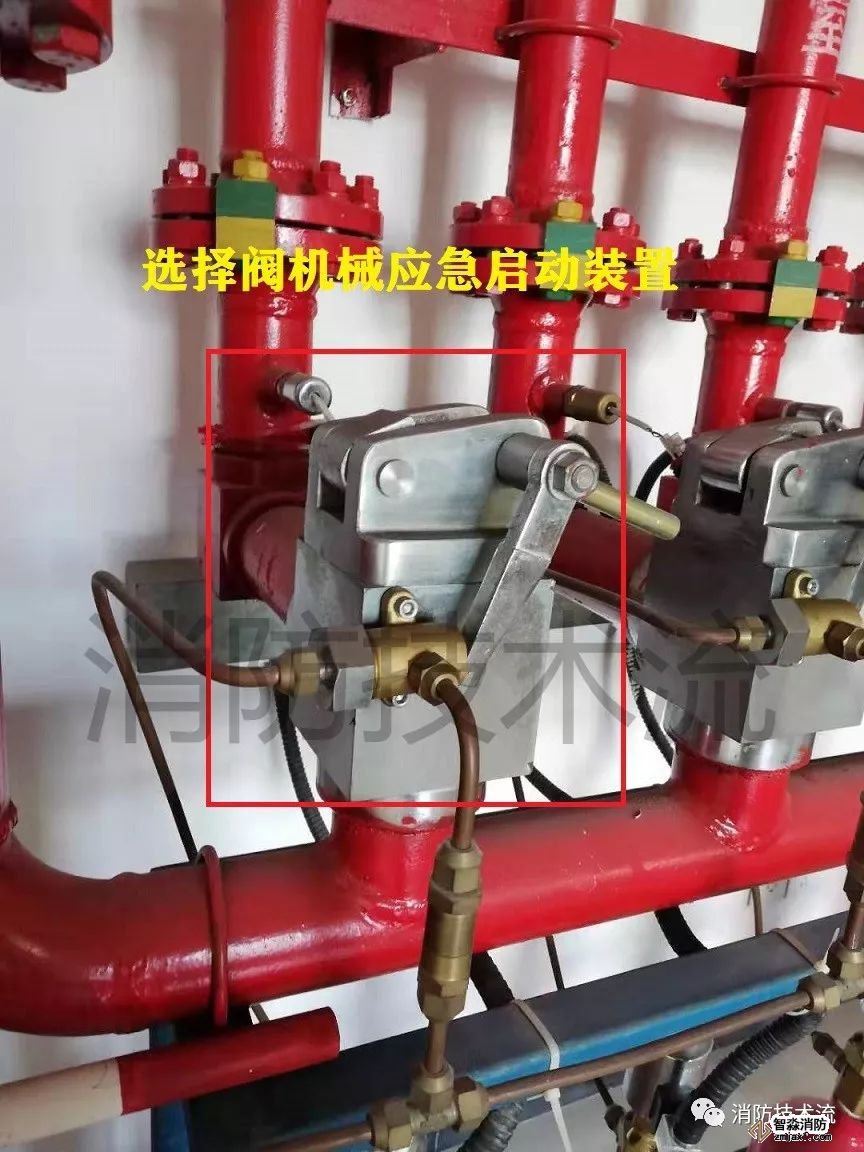

圖二：滅火劑儲氣瓶瓶頭閥的機械應急啟動裝置，當自動啟動失效時，拔掉保險銷，壓下手柄開啟瓶頭閥釋放滅火劑（此操作前需打開對應氣體防護區的選擇閥）

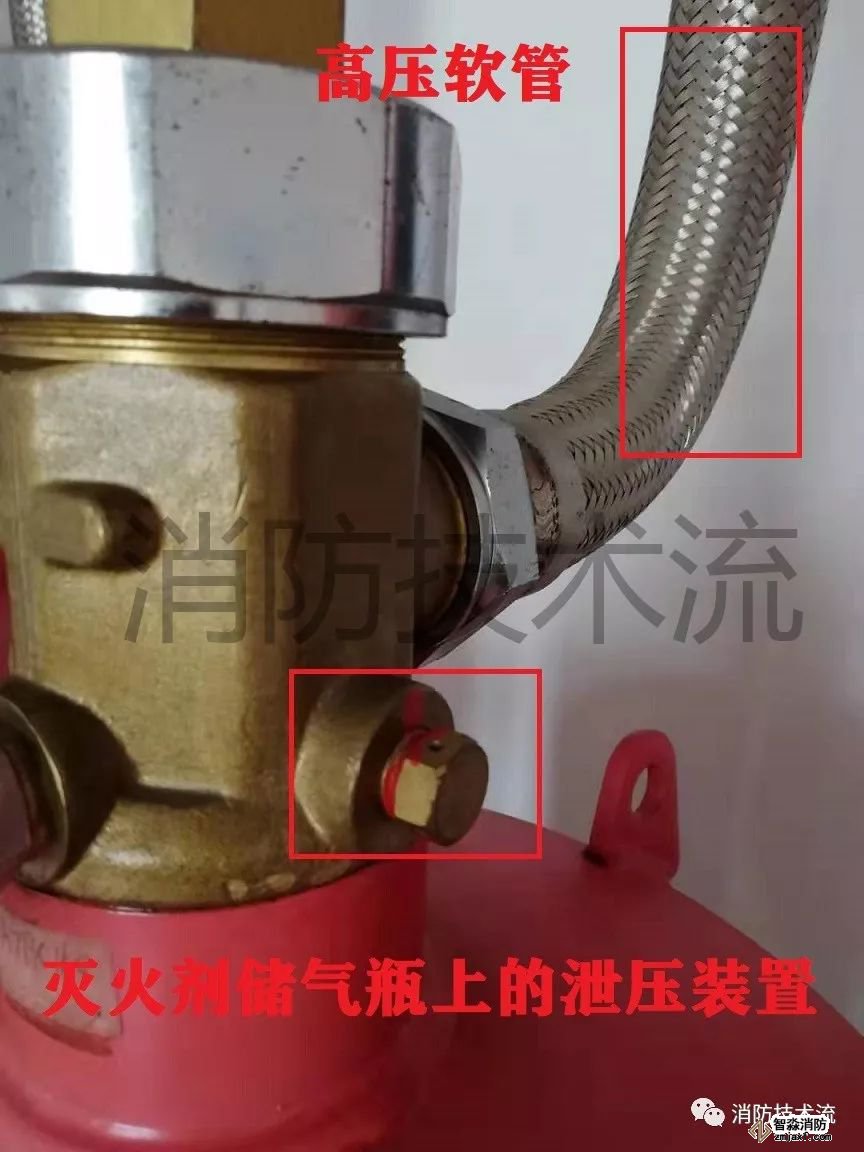

圖三：滅火劑儲氣瓶的泄壓裝置

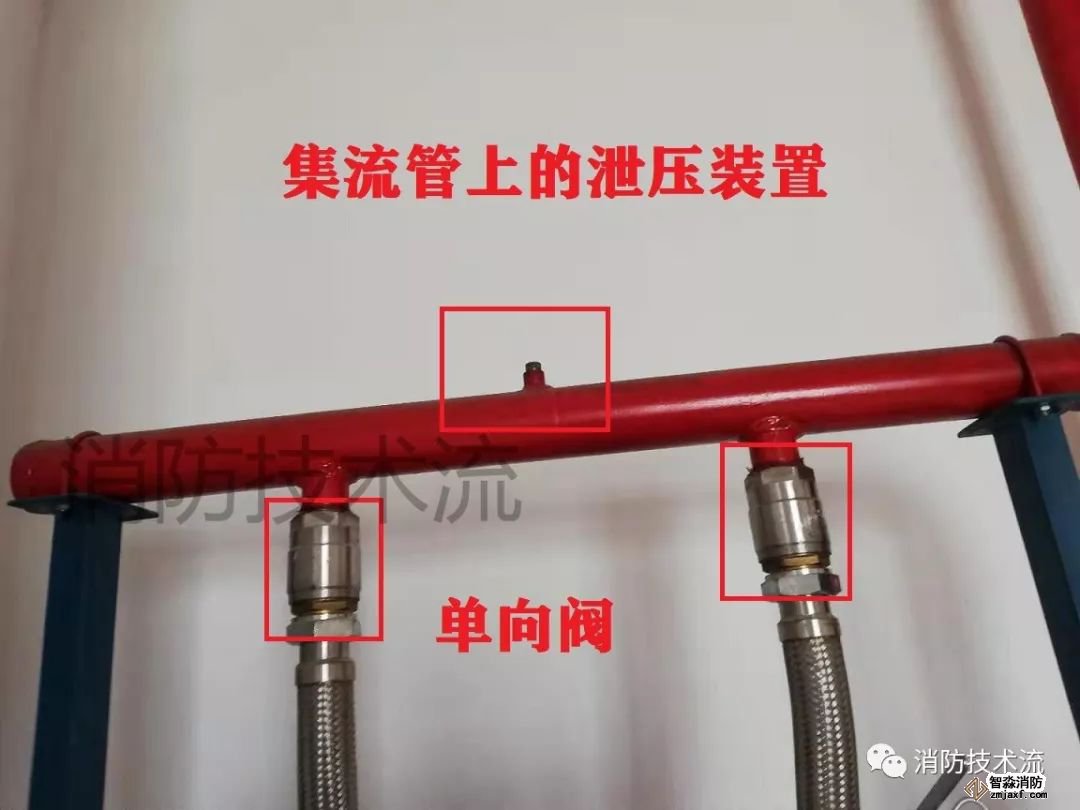

圖四：滅火劑釋放管路上的單向閥及集流管上的泄壓裝置

圖五：選擇閥,每個氣體防護區對應一個

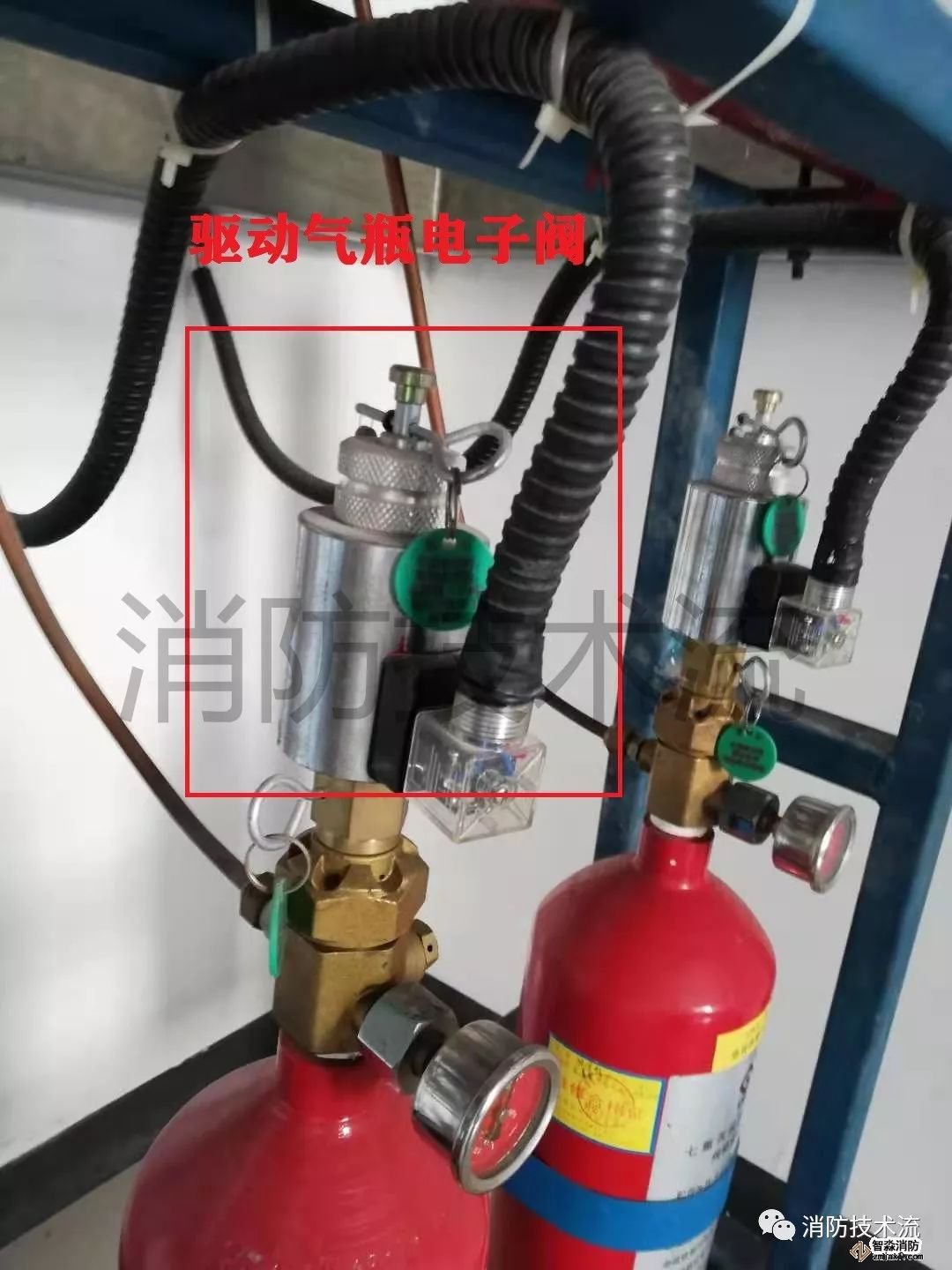

圖六：驅動氣瓶上的電磁閥，由電信號控制開啟，電動啟動失敗時也可通過拔掉保險銷手動按下應急啟動（每個驅動氣瓶對應一個氣體防護區，按下可啟動對應防護區的選擇閥及滅火劑儲氣瓶釋放氣體滅火）

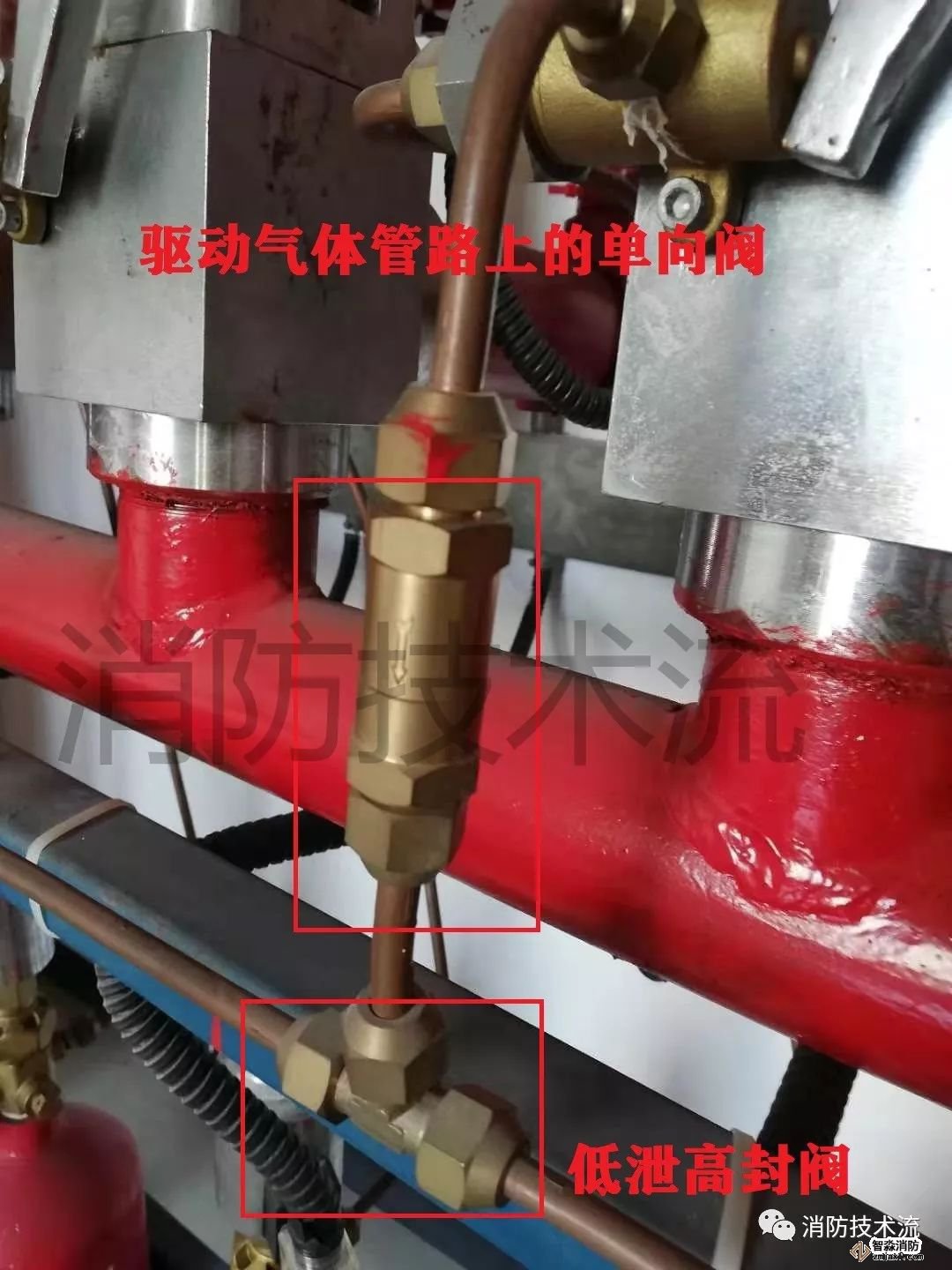

圖七：驅動氣體管路上的單向閥及低泄高封閥（安裝在系統啟動管路上，正常情況下處于開啟狀態。用來排除由于氣源泄漏積聚在啟動管路內的氣體，只有進口壓力達到設定壓力時才關閉的閥門）

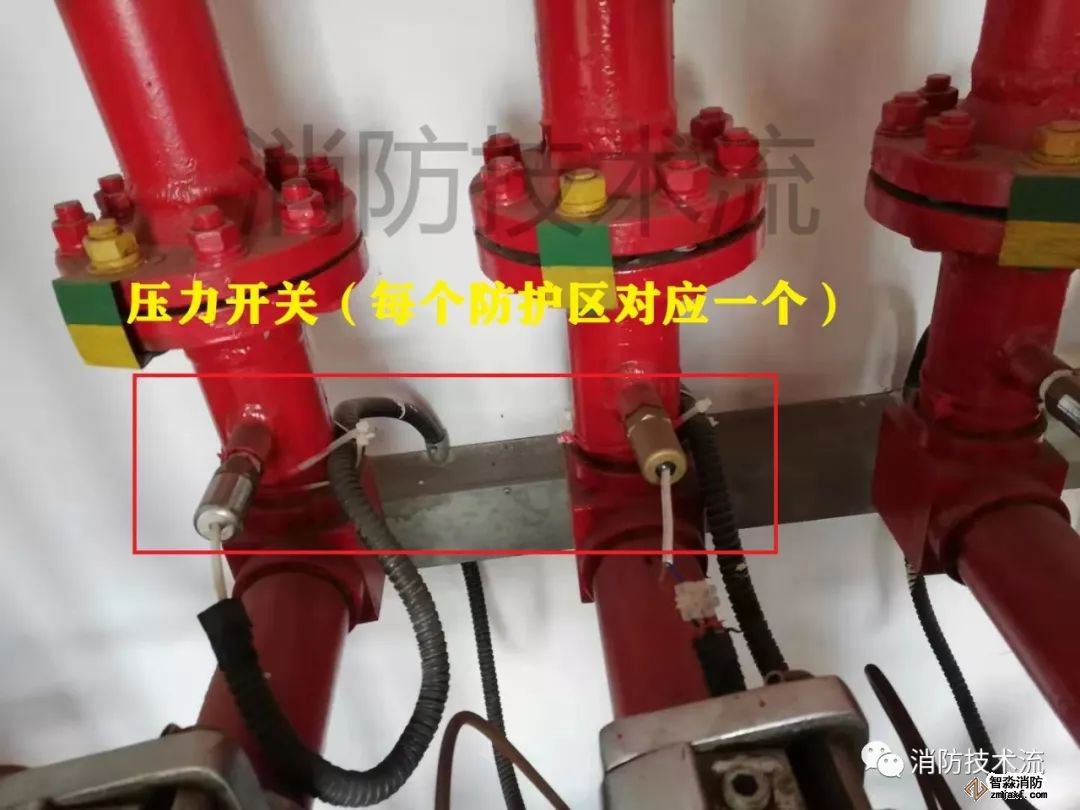

圖八：滅火劑釋放管路上的壓力開關，當氣體釋放時氣體壓力使壓力開關動作發出氣體釋放信號

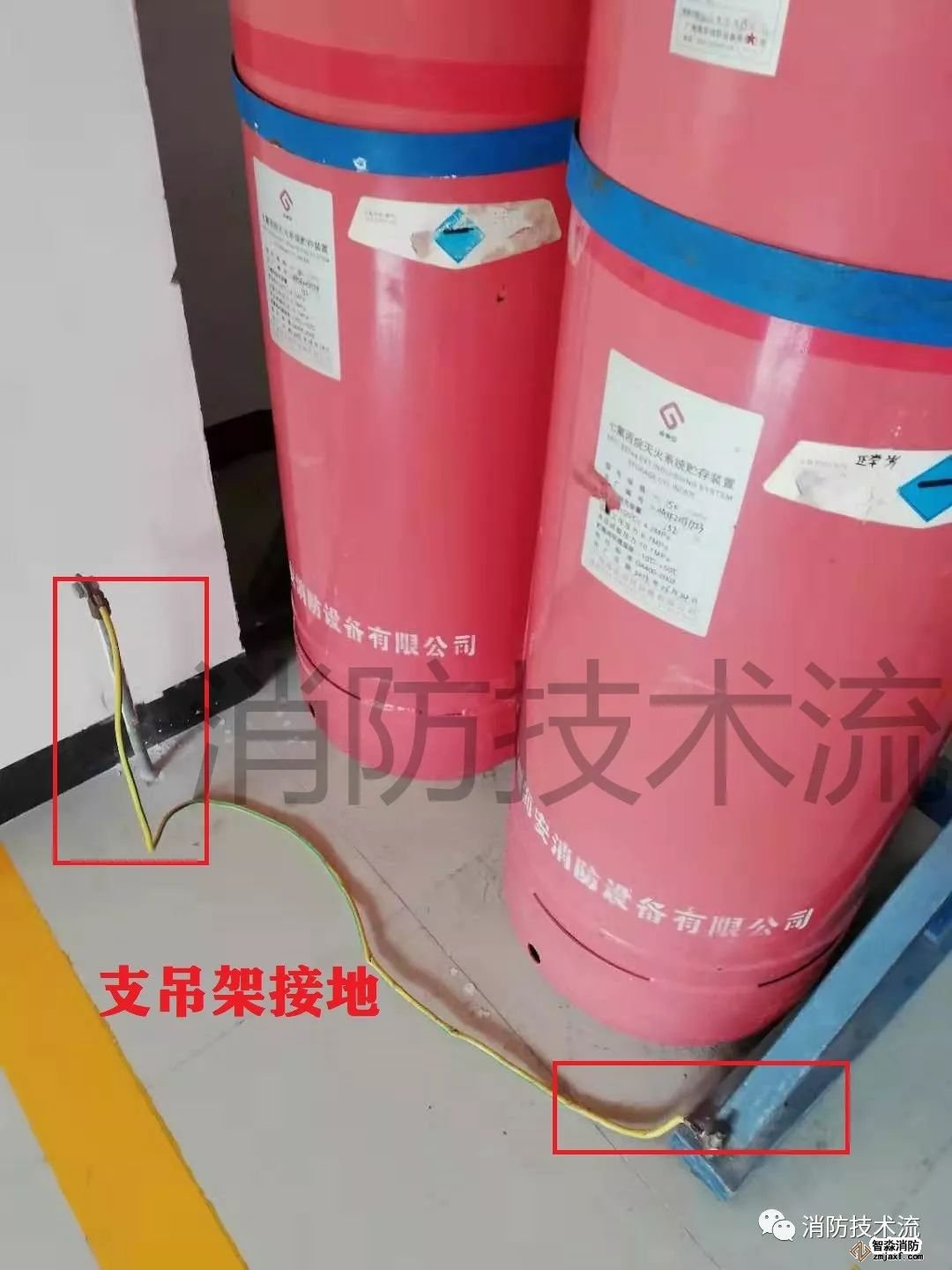

圖十：防靜電接地（經過有爆炸危險和變電、配電場所的管網、以及布設在以上場所的金屬箱體等需設置）

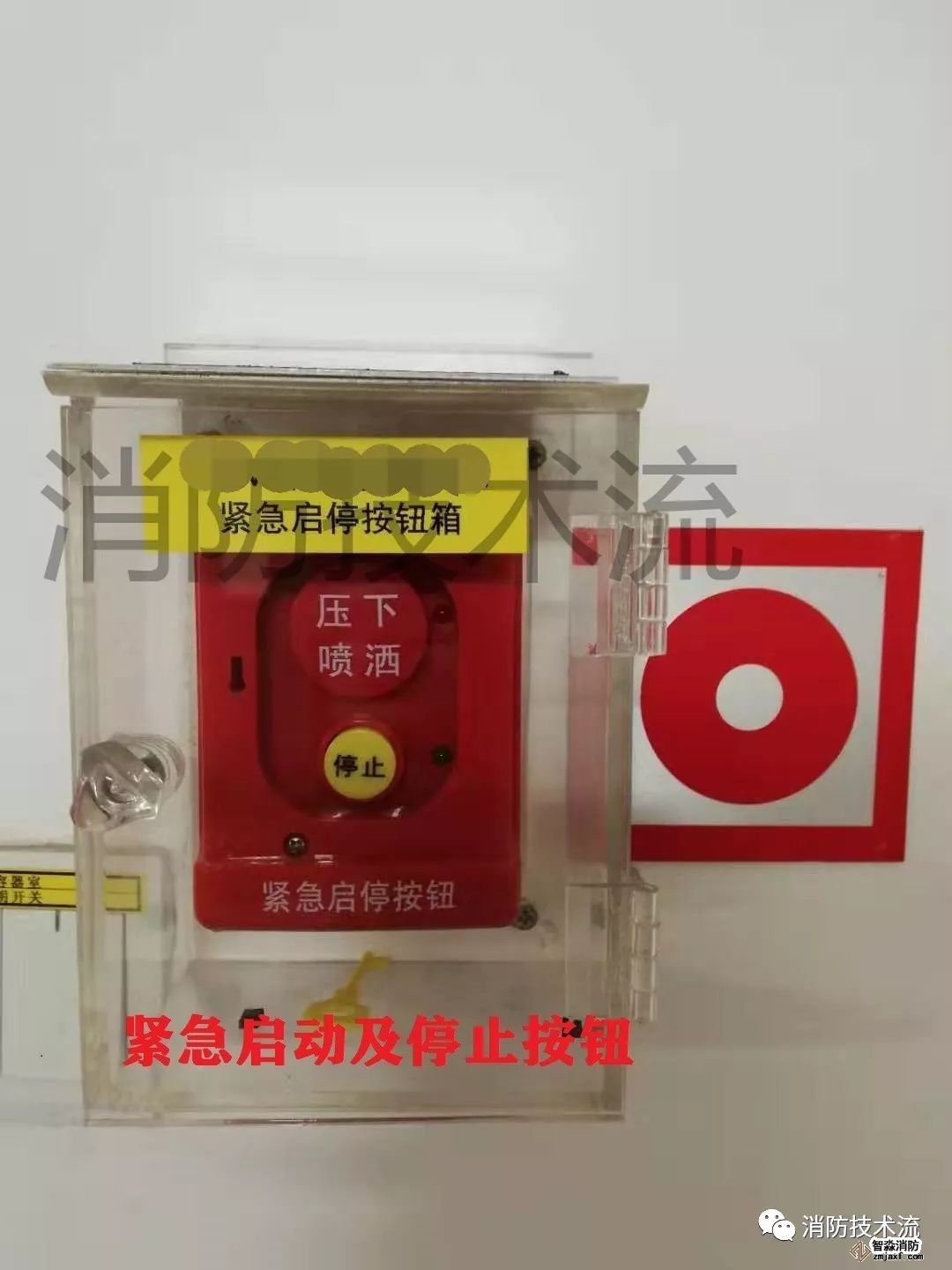

圖十：手動啟動、停止按鈕應安裝在防護區入口便于操作的部位

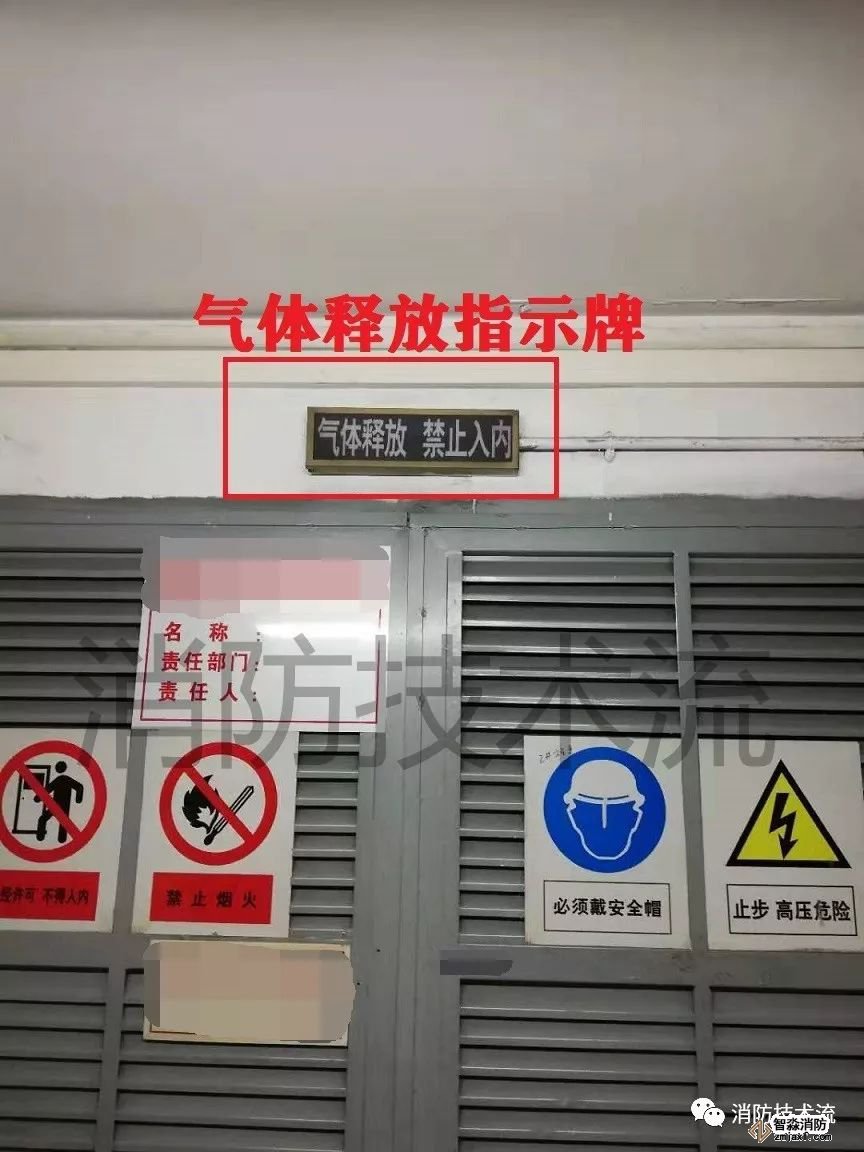

圖十一：氣體噴放指示燈宜安裝在防護區入口的正上方
