氣體滅火系統是一類以氣體滅火劑作為主要滅火介質、通過對燃燒空間或燃燒物表面進行噴射以達到快速撲滅火災目的的滅火裝置。本文圍繞“在規定的時間內直接向燃燒著的可燃物表面噴射一定量滅火劑的滅火系統（以下簡稱‘定時定量表面噴射氣體滅火系統’）”這一主題，系統闡述其組成、工作原理、設計要點、運行與維護要求，以及在工程應用中的適用性與局限性，旨在為工程設計人員、消防管理者及相關研究人員提供參考與思考。
一、系統概述與基本定義
定時定量表面噴射氣體滅火系統是指在火災發生或探測到火情時，按預設的時間窗口內，向正在燃燒的可燃物表面直接噴射足量的氣體滅火劑，以實現抑制或熄滅燃燒的滅火系統。與傳統的空間充滿式氣體滅火（即先向整個被保護空間充注滅火氣體）或霧化/泡沫類滅火方式相比，本系統強調對燃燒表面的定向、定量供給，從而在有限劑量下實現高效滅火，減少對周邊設備、人身安全及環境的沖擊。
二、組成要素

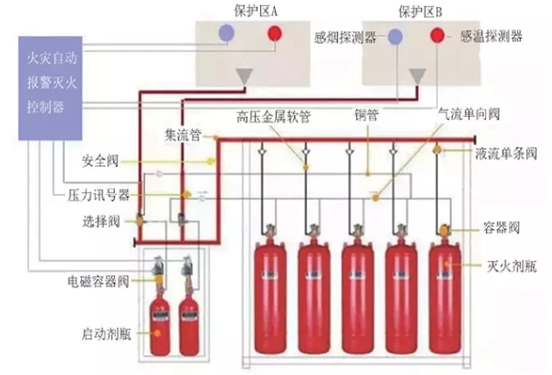

一個完整的定時定量表面噴射氣體滅火系統，通常由以下若干子系統和構件構成：
探測與報警子系統
火災探測器：常見包括光電煙霧探測器、火焰探測器、溫度探測器（差溫式、點式）及其組合，負責快速、準確地感知起火點并觸發滅火動作。表面噴射系統對探測速度和定位精度要求較高，以便將滅火劑準確定向至燃燒表面。
報警與聯動控制器：接收探測器信號，進行信號過濾、確認與分類，按預設策略下發噴射命令或預警。控制器通常具有誤報抑制、多通道輸入、手動啟動與遠程復位等功能。
儲存與供給子系統
滅火劑貯存裝置：根據滅火劑性質不同，可為高壓鋼瓶（常用于CO2、惰性氣體如氮氣、氬氣、混合惰性氣體）或低壓液化氣體罐（例如七氟丙烷HFC-227ea等）。儲存裝置的容積、數量與工作壓力須按保護對象的熱負荷、被保護表面積及所需噴射量進行計算。
壓力維持與調壓裝置：包括減壓閥、穩壓器、氣體緩沖裝置等，確保噴射時滅火劑以設計壓力、流量輸出，避免壓力波動影響噴射方向與效果。對于采用高壓氣瓶的系統，還需配置安全閥和壓力表監測裝置。
管道與閥門配置：疏水、止回、放空閥等，材質與口徑需滿足介質相容性與流量需求?？焖賳㈤]的電磁閥或氣動球閥常用于實現瞬時釋放。
噴射/放電子系統
噴嘴與噴頭：這是實現向燃燒表面定向、定量噴射的關鍵部件。噴嘴類型包括定向噴嘴、噴管、帶定向噴射角度的噴頭等，材料須耐腐蝕、耐壓。噴嘴布置位置與噴射角度根據可燃物表面形狀、燃燒位置及燃燒蔓延路徑進行優化設計，以保證滅火劑能夠形成覆蓋層或冷卻作用。
定量控制機構：確保在規定的時間窗口內釋放出既定量的滅火劑，這可能通過流量計、計量閥、定時控制器或爆破片/隔膜閥的精確設計實現。對于液化氣體，需考慮汽化特性和瞬時流量峰值。
導向與密封結構：若針對的是有明顯界面或局部部位（如電氣柜內部、設備表面），還需設計導管、密封罩或噴射槍，以把滅火劑直接引至燃燒表面，減少氣體逸散。
控制與聯動系統
中央控制單元（CPU）：負責采集探測器信號、判斷火警、執行噴射策略、監控系統狀態并記錄事件。工業應用中常集成PLC或消防專用控制器。
手動啟動裝置與緊急停止：為維護及誤動作處置提供人工干預手段，且手動啟動常用于測試、演習或探測系統失效時的備用啟動。
與廠房/建筑其他系統的聯動：如切斷電源、燃料閥門閉合、通風系統停運或排煙、人員疏散指示等，以形成綜合防火措施。
電源與備份系統
主電源、備用電源（蓄電池、UPS或柴油發電機），確保在火情或外部斷電時系統能正常探測與釋放?？刂破髋c探測器常需連續供電，儲氣或啟動機構亦需電力或氣源保障。
監測與反饋裝置
壓力傳感器、流量傳感器、噴射確認開關、噴嘴狀態檢測器等，實現對儲氣壓力、釋放流量及噴射完成與否的實時監控，并將狀態回傳至控制器與消防監控中心。
安全與保護設施
防回火、防靜電接地、泄壓通道與氣體警示標識等，避免滅火劑釋放時對周邊結構與人員造成二次危害。對使用化學滅火劑的系統，還須提供泄露檢測與環境監測功能。
三、工作原理與滅火機制
定時定量表面噴射氣體滅火系統依據所選滅火劑的化學或物理滅火機制工作，常見機制包括：
窒息作用：惰性氣體或氮、二氧化碳等通過降低燃燒區氧濃度至不可維持燃燒的水平，從而實現熄滅。表面噴射通過直接覆蓋燃燒表面，使局部氧濃度快速下降，抑制支持燃燒的氧反應。
冷卻作用：某些氣體（或其霧化形式）在噴射過程中吸收大量熱量，降低燃燒表面溫度，從而使熱反饋減弱，阻止燃燒持續。
化學抑制作用：鹵代烴類滅火劑（如HFC、HFEs等）通過化學干預火焰中的鏈?zhǔn)椒磻?yīng)，捕捉活性自由基，從而阻斷燃燒連鎖反應。表面噴射有利于在燃燒區形成足夠濃度的抑制劑以實現快速滅火。
綜合而言，表面噴射方式強調在燃燒表面建立高效的滅火介質覆蓋或濃度梯度，從而以較小總體劑量實現局部快速撲滅。
四、設計要點與計算考慮
在工程設計中，必須綜合考慮多方面因素以確保系統的有效性與安全性：
滅火劑選型
根據被保護物的材料特性、燃燒模型、電氣設備在場與否、環境與人身安全等因素選擇合適滅火劑。對電子設備或敏感儀器建議選擇無殘留、低腐蝕性的滅火劑；對開放性燃燒或高熱負荷場景，可能更適合采用惰性氣體或混合氣體。
噴射劑量與時間窗
需通過熱工分析、燃燒試驗或參考標準（若有）確定“在規定的時間內”的具體時長與“一定量”的劑量。關鍵目標是確保噴射量與速率能在火勢蔓延前或在允許損害范圍內將火勢撲滅。劑量過少會導致熄滅失敗，過多則浪費并可能造成對人員窒息或設備損傷。
噴頭布局與噴射角度
基于被保護表面形態、障礙物分布與噴射路徑損失，采用計算流體力學（CFD）模擬或?qū)嶒炞C明的布置，保證滅火劑能覆蓋燃燒面。對復雜設備或深腔體結構，應采用內部導管或定向噴槍。
流量與壓力控制
噴射的瞬時流量需滿足局部濃度建立的速率。設計中應考慮管路阻力、噴嘴特性和閥門響應時間，確保在規定時間內實現所需流量與總量。
環境與人員安全
系統設計必須遵守相關職業健康與安全規范。在有人值守或可能有人存在的場所，應評估釋放時對人員的影響，必要時設置撤離聯動或延時噴射、警報提醒機制。選擇滅火劑時也應考慮對環境的大氣影響與法規限制（如對消耗臭氧層或高GWP物質的限制）。
可靠性與冗余
為提高系統可靠性可設計冗余探測器、雙通道控制回路、備用瓶組或分段釋放方案，并設置定期自檢與診斷功能。
五、安裝、調試與維護
安裝要求
管道、閥門與噴射裝置安裝應按設計圖紙與規范進行，確保密封、防腐及良好固定。探測器位置與靈敏度需按火源可能位置校核。
調試與性能驗證
包括壓力試驗、泄漏檢測、電器聯動測試、探測器功能測試及實火或模擬火試驗（在可行與安全范圍內）以驗證噴射覆蓋效果與滅火效率。調試記錄應歸檔。
日常維護
定期檢查瓶組壓力、閥門靈活性、管道腐蝕、噴嘴阻塞、控制器日志與電池狀態。制定月檢、季檢與年檢項目及周期，及時更換過期或失效部件。對化學滅火劑需關注貯存期與揮發特性。
演習與人員培訓
培養操作人員熟悉手動啟動、緊急停止與撤離程序，進行定期滅火演練與系統監控培訓，確保突發火情時能正確響應。
六、應用場景與適用性分析
電子與精密設備保護
服務器機房、電信交換間、精密實驗設備室等對殘留及腐蝕敏感的場所適用，尤其采用無殘留或低腐蝕性化學滅火劑或惰性氣體進行表面噴射，可在局部火源處快速壓制，減少設備損壞。
工業過程局部保護
如電氣柜、變壓器艙、發動機艙或燃料輸送局部泄漏處，定向噴射能在源頭處抑制火焰蔓延，配合燃料切斷與通風控制，能顯著降低事故后果。
危險品儲存或工作環境
對某些易燃液體容器或開放工藝設備，如在封閉或半封閉艙室內的火源發生處，表面噴射能在不大量充滿整個空間的前提下實現控制。
局限性與不適用情形
對于大面積、快速擴展或強對流驅動的火災（如倉庫大堆積物燃燒、森林火險等），局部表面噴射難以提供足夠抑制且可能被強對流驅散，效果有限。
對于高溫自燃或深層固體熱解產火（例如煤堆、堆垛內深層燃燒），表面噴射無法達到內層滅火劑透入，需考慮其他滅火策略。
在有人滯留或人員安全要求極高的區域，某些氣體滅火劑可能造成窒息或中毒風險，需慎重評估并設置保障措施。
七、標準、法規與環?？剂?br style="--tw-border-spacing-x: 0; --tw-border-spacing-y: 0; --tw-translate-x: 0; --tw-translate-y: 0; --tw-rotate: 0; --tw-skew-x: 0; --tw-skew-y: 0; --tw-scale-x: 1; --tw-scale-y: 1; --tw-pan-x: ; --tw-pan-y: ; --tw-pinch-zoom: ; --tw-scroll-snap-strictness: proximity; --tw-gradient-from-position: ; --tw-gradient-via-position: ; --tw-gradient-to-position: ; --tw-ordinal: ; --tw-slashed-zero: ; --tw-numeric-figure: ; --tw-numeric-spacing: ; --tw-numeric-fraction: ; --tw-ring-inset: ; --tw-ring-offset-width: 0px; --tw-ring-offset-color: #fff; --tw-ring-color: rgb(59 130 246 / .5); --tw-ring-offset-shadow: 0 0 #0000; --tw-ring-shadow: 0 0 #0000; --tw-shadow: 0 0 #0000; --tw-shadow-colored: 0 0 #0000; --tw-blur: ; --tw-brightness: ; --tw-contrast: ; --tw-grayscale: ; --tw-hue-rotate: ; --tw-invert: ; --tw-saturate: ; --tw-sepia: ; --tw-drop-shadow: ; --tw-backdrop-blur: ; --tw-backdrop-brightness: ; --tw-backdrop-contrast: ; --tw-backdrop-grayscale: ; --tw-backdrop-hue-rotate: ; --tw-backdrop-invert: ; --tw-backdrop-opacity: ; --tw-backdrop-saturate: ; --tw-backdrop-sepia: ; --tw-contain-size: ; --tw-contain-layout: ; --tw-contain-paint: ; --tw-contain-style: ; box-sizing: border-box;"/>國際與地區對氣體滅火系統、滅火劑使用與環境影響均有相關規范與限制。設計與施工需遵守國家或行業消防規范、環保法規以及有關化學品管理條例。例如某些鹵代烴類滅火劑因高全球變暖潛能值（GWP）或?qū)Τ粞鯇佑绊懕幌拗剖褂?，?yīng)優先考慮低GWP或環保替代品。系統安裝需經消防主管部門審查與驗收，投運后需按規定開展定期檢測與報備。
八、未來發展趨勢
滅火劑技術：低GWP、無氟或替代環保型化學滅火劑與高效惰性氣體混合物將成為發展方向。
智能化控制：基于人工智能與視頻火焰識別的快速定位與精確噴射，能提高噴射效率并降低誤動作率。
精確施放技術：微噴、定向噴槍與可編程噴射策略結合CFD優化，實現在更小劑量下完成滅火。
聯合滅火策略：將氣體表面噴射與水霧、干粉或粉體劑局部協同使用，以應對不同燃燒類型與復雜情形。
