隨著火災防護技術的不斷進步和各類建筑物、關鍵設施對快速、可靠滅火方案需求的提高，氣體滅火系統作為一種對設備和人員相對友好的滅火方式，得到了廣泛應用。海灣（HFC、惰性氣體等）氣體滅火系統在數據中心、電信機房、檔案庫房、精密制造車間等場所尤為常見。然而，在實際工程中，海灣氣體滅火系統常需與其他廠家（或不同品牌、不同系列）的報警、聯動、監控和動力設備連接，涉及接口兼容性、通信協議、信號邏輯、時序協調以及電氣安全等多方面問題。本文從系統架構、接口規范、通信與控制、時序與邏輯、安全與冗余、驗收與維護六個角度，分析海灣氣體滅火系統與其他廠家設備連接時常見問題，提出解決思路與工程實踐建議，旨在為工程實施、項目管理、產品采購與后期運維提供參考。

一、系統架構與連接需求分析
1.1 系統功能定位
氣體滅火系統主要職責包括：火災探測（煙感、溫感、火焰探測等）、報警、系統啟動與釋放、釋放前警示（聲光報警、延遲釋放計時）、電氣與機械聯鎖（送風、門禁、風閥、設備斷電）、狀態監控與記錄。海灣系統作為主控系統，需與上述多個子系統和外圍設備建立可靠的信號和控制連接。

1.2 典型連接對象

• 火災探測器（點型煙感、光電煙感、溫感、線型探測器等）——采集火情并上報給滅火控制主機或聯動控制器；

• 消防聯動控制器或樓宇自控（BMS）——接收滅火系統狀態并執行風機、空調、門禁等聯動命令，或向其提供啟動信號；

• 報警與聲光告警器——實現釋放前預警和人員疏散提示；

• 監控與遠程管理系統（消防監控、安防監控平臺）——遠程查看狀態、事件記錄及遠程控制；

• 電源與不間斷電源（UPS）——保證火警處置期間核心控制單元供電；

• 電磁閥、驅動單元與釋放裝置——實現滅火劑儲存容器的釋放執行；

• 其他廠家制造的外部邏輯模塊、隔離繼電器、協議轉換器等。

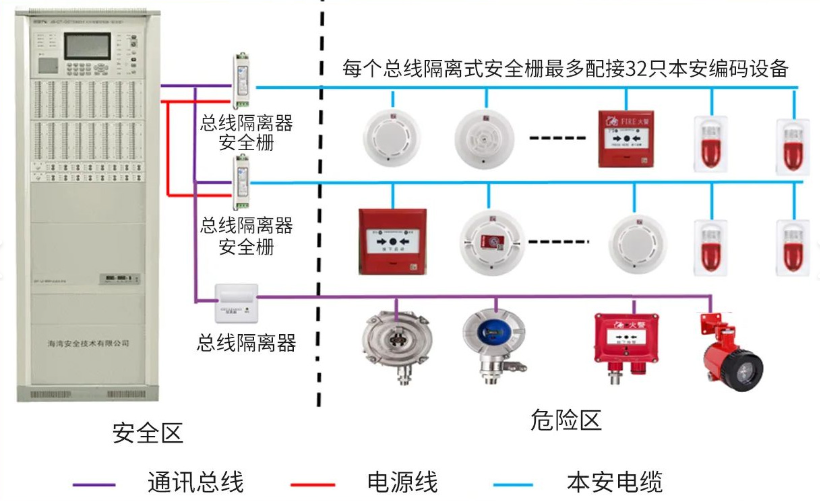

1.3 連接形式

• 干觸點（無源常開/常閉繼電器觸點）——最常見的兼容方式，簡單可靠；

• 有源電壓/電流信號（DC24V、DC12V、4–20mA等）——用于驅動或反饋；

• 串行通信（RS-485、RS-232）與基于Modbus、BACnet或廠商專用協議的數字通信——用于狀態交換與遠程監控；

• 網絡/IP通信（TCP/IP、HTTP、SNMP等）——與現代BMS或監控平臺集成；

• 光纖/以太網冗余鏈路——用于重要場所的高可靠性監控。

二、接口兼容性問題與對策
2.1 干觸點兼容性問題
問題：不同廠家設備對觸點類型（常開/常閉）、觸點容量、電壓等級、著磁/去磁邏輯、接線端子定義等存在差異，可能導致誤動作或無法動作。
對策：優先采用干觸點（無源）作為跨廠家互聯的通用方式；在設計階段明確觸點邏輯（列出每一路為NO或NC）并在圖紙及設備說明書中標注；必要時通過中間繼電器或隔離器將觸點邏輯、電壓等級和容量進行轉換與隔離。

2.2 電平與供電兼容性
問題：某些外圍設備需要有源電平（如DC24V驅動）或返回電流反饋，而滅火主機僅提供干觸點，直接接入會導致線路無法驅動或反向回路問題。
對策：提供輔助電源或采用干接點控制外部電源的中間繼電器。確?？刂苹芈返碾娫锤綦x，避免將外部電源直接接入主控端子造成主機損壞。

2.3 通信協議與數據格式差異
問題：不同品牌支持的協議不同（如海灣可能支持其專有協議和部分國際協議），數據地址、寄存器映射、幀格式、校驗方式等差異會導致通信失敗。
對策：在項目前期明確通信協議需求，與廠商確認支持的協議版本；如需跨廠商數字通信，優先采用Modbus RTU、Modbus TCP、BACnet等開放標準；如僅支持專有協議，則使用協議轉換網關或由廠家提供開放的通信接口文檔（API）以便開發適配器。

2.4 接地與屏蔽、抗干擾問題
問題：長距離信號線、強電干擾環境（如機房發電機、UPS開關電源）可能導致通信異?；蛘`動作。
對策：嚴格遵循屏蔽線接地規范，將信號回路與強電分開敷設；使用雙絞屏蔽線、光纖隔離通信或光電隔離器件；在關鍵回路加裝浪涌保護器與濾波器；確保接地系統良好并避免地環路。

三、控制邏輯與時序協調
3.1 釋放前聯動與延遲邏輯
問題：不同設備對“釋放確認—聲光報警—延時撤離—釋放執行”時序的理解與實現方式不同，若未統一，可能發生提前釋放或延遲釋放導致人員傷害或滅火失敗。
對策：在系統聯調前，明確釋放觸發的完整時序（例如：火警判定→本地聲光報警→聯動控制器接收到釋放預告→啟動延遲計時（可中止）→延遲結束且無人中止→電磁閥驅動→滅火）。對各廠家設備逐條校驗并記錄時序響應，必要時通過PLC或邏輯模塊集中管理時序。

3.2 自動/手動切換與權限管理
問題：現場操作人員或誤操作可能引發異常觸發，且不同設備的手動/自動切換接口與權限控制不一致。
對策：采用集中控制與明確的權限策略，關鍵動作（如釋放）必須通過雙人確認、物理鑰匙或密碼授權實現；將手動/自動狀態通過干觸點和通信回傳到中央監控系統，確保狀態可追溯。

3.3 誤報與冗余判定
問題：?jiǎn)吸c(diǎn)探測器誤報可能導致系統誤動作。不同廠家對冗余判定（如兩器件確認、區域內多點確認）的實現不一致。
對策：設計時采用多點評估、交叉驗證邏輯（AND/OR組合）以及可配置的靈敏度分級策略；將探測器輸出先匯總至滅火主機，由主機依據預設邏輯做最終判定，避免直接將單點信號外放至聯動設備作為釋放觸發源。

四、遠程監控、數據交換與網絡安全
4.1 遠程監控接口與數據一致性
問題：海灣滅火系統與BMS/消防監控平臺在數據項命名、事件編碼、時間戳和狀態定義上可能不一致，導致監控平臺顯示混亂或報警歸類錯誤。
對策：在接口定義階段形成統一的數據映射表（事件編碼對照、狀態標識、優先級定義）；使用統一時間源（如NTP）同步各系統時間；在數據傳輸過程中采用確認機制（ACK）并記錄日志以便溯源。

4.2 網絡通信與安全性
問題：當采用IP網絡通信（TCP/IP、Modbus TCP等）時，可能面臨網絡延遲、丟包以及網絡安全風險（未授權訪問、惡意指令）。
對策：將滅火系統網絡與企業辦公網絡邏輯隔離，優先使用專用消防監控網或VLAN隔離；采用VPN、TLS等加密手段及訪問控制列表（ACL）限制訪問；在關鍵節點使用防火墻和入侵檢測；對網絡設備配置冗余鏈路與QoS策略保障實時性。

五、工程實施、調試與驗收要點
5.1 設計階段的明確需求與接口清單
在招投標和設計階段明確各接口類型、供電要求、觸點邏輯、通信協議和數據項。形成《接口說明書》并作為合同附件，避免現場因接口不符而產生變更。

5.2 設備選型與廠商溝通
在設備采購前與海灣及其他相關廠家溝通確認接口能力（提供端子圖、通信協議說明、觸點容量、電氣原理圖等），必要時要求廠家提供軟硬件適配方案或第三方協議網關。

5.3 現場布線與標識
現場布線應按圖紙獨立敷設弱電及控制線，標注清晰的編號與功能，便于調試與后期維護。重要的控制回路應采用雙回路或備份線路。

5.4 系統聯調與聯動測試
聯調階段應依據預先制定的測試用例逐項驗證：信號傳輸、觸點動作、電平兼容、通信采集、時序準確性、誤動作抑制、聯動流程（含中止、恢復）等。對關鍵功能（如釋放）進行“三證測試”或模擬實作測試，且優先以模擬信號或替代裝置進行安全可控的測試。

5.5 驗收標準與文檔交付
驗收應覆蓋圖紙與實際一致性、接口功能驗收、通信穩定性測試、冗余與故障模擬測試、操作培訓與維護手冊交付。確保廠商提供完整的接口文檔、通信協議、原理圖、維護手冊與備件目錄。

六、運維與長期管理
6.1 變更管理
任何對BMS、空調、門禁及其他與滅火系統聯動的設備改造，都必須以變更通知（RFC）形式提交，評估對聯動邏輯、信號接口及時序的影響，必要時進行復測。

6.2 定期檢測與演練
按照相關法規（如國家標準及地方規范）定期對探測器、釋放機構、聯動設備及通信鏈路進行檢測，并組織人員疏散演練以驗證聲光警示、延時計時與手動中止等功能的可用性。

6.3 遠程故障診斷與日志管理
建立日志集中管理與告警推送機制，重要事件應具備郵件/短信/平臺推送功能；對常見故障形成故障手冊與快速恢復流程，減少系統不可用時間。

七、典型案例分析（概述）
案例一：某數據中心海灣系統與第三方BMS聯動失敗
問題：BMS期望接收的是常閉的故障回路信號，而海灣主機僅提供常開的遠程故障觸點，導致BMS無法判別故障。解決：在中間加裝接點轉換繼電器并恢復信號極性，同時在接口文檔中更新定義。

案例二：串口通信地址沖突引發數據丟失
問題：海灣系統與視頻監控通過RS-485并聯到同一路由器，經常出現幀沖突與數據丟失。解決：為各系統分配獨立通信總線或采用光纖隔離器，并采用Modbus地址管理和超時重發機制。
